Kabel Jaringan

Posted By Newbie »

Saturday, 24 January 2015

Nama : Muhammad Yoga Pratama
Kelas : X TKJ
Mapel : Jaringan Dasar
Guru : Selamet Hariadi
Abstrak : Pada postingan ini saya memposting materi tentang kabel-kabel yang digunakan untuk komunikasi jaringan. Ada 3 macam kabel yang saya posting, yaitu UTP, STP, dan FO (Fiber Optic)

A. Kabel UTP (Unshielded Twisted Pair)

 Kabel UTP adalah jenis kabel yang terbuat dari bahan penghantar tembaga, memiliki isolasi dari plastik dan  terbungkus oleh bahan isolasi yang mampu melindungi dari api dan kerusakan fisik.

Kabel UTP terdiri dari empat pasang inti kabel yang saling berbelit yang masing-masing pasang memiliki kode warna berbeda. Kabel UTP tidak memiliki pelindung dari interferensi elektromagnetik, namun jenis kabel ini banyak digunakan karena harga yang relatif murah dan fungsinya yang memang sudah sesuai dengan standar yang diharapkan.

Fungsi kabel UTP yaitu digunakan sebagai kabel jaringan LAN (Local Area Network) pada sistem jaringan komputer, dan biasanya kabel UTP mempunyai impedansi kurang lebih 100 ohm, serta dibagi menjadi beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

Dalam pemakaian sehari-hari, kabel UTP sudah sangat baik digunakan sebagai kabel jaringan komputer misalnya dalam kegunaan ruang kantor atau dalam sistem jaringan suatu perusahaan. Mengenai beberapa kelemahan dan kekurangan kabel UTP yang tidak tahan terhadap medan elektromagnetik dan kerusakan benturan benda keras, masih bisa diatasi dengan memasang pelindung luar misalnya seperti pipa plastik.

Kabel UTP memiliki 2 macam susunan kabel, yaitu susunan straight dan susunan crossover. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda. Kabel Straight merupakan kabel yang cara pemasangan yang sama antara ujung satu dan ujung lainnya. Susunan kabelnya dapat dilihat sebagai berikut.

Sedangkan kabel Crossover merupakan kabel yang susunan kedua ujungnya berbeda. Kabel crossover digunakan untuk menghubungkan 2 device yang sama. Susunan kabelnya dapat diliat sebagai berikut.

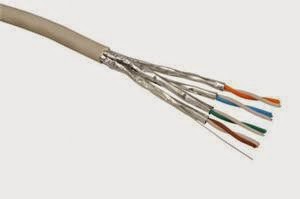

B. Kabel STP (Shielded Twisted Pair)

Shielded Twisted Pair merupakan jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel,Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Kabel ini hampir sama dengan kabel UTP, tetapi pada kabel STP tedapat pembungkus yang melindungi setiap lilit kabelnya. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI. Fungsi kabel STP adalah sebagai media transmisi yang digunakan pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan penerima supaya dapat melakukan pertukaran data. Beberapa alat elektronika, seperti telepon,komputer televisi dan radio membutuhkan media transmisi untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi yang digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda dalam pengiriman datanya.

Kabel STP mempunyai beberapa kelemahan :
Attenuasi meningkat pada frekuensi tinggi.
Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya, Harganya cukup mahal.

Kelebihan :
Pada kabel STP, didalamnya terdapat satu lapisan pelindung kabel internalsehingga melindungi data yang ditransmisikan dari interferensi/gangguan STP (Shielded Twisted Pair), selain dililitkan, juga punya proteksi terhadap induksi atau interferensi sinyal dari luar kabel berupa lapisan kertas alumunium foil, sebelum jaketpembungkus luar.

C. Fiber Optic

Fiber Optik adalah saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah dari sinar laser atau LED.

Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi fiber optiksangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.

Perkembangan teknologi fiber optik saat ini, telah dapat menghasilkan pelemahan (attenuation) kurang dari 20 decibels (dB)/km. Dengan lebar jalur (bandwidth) yang besar, maka mampu dalam mentransmisikan data menjadi lebih banyak dan cepat dibandingan dengan penggunaan kabel konvensional. Dengan demikian fiber optik sangat cocok digunakan terutama dalam aplikasi sistem telekomunikasi.

Cara Kerja Fiber Optik

Pada prinsipnya fiber optik memantulkan dan membiaskan sejumlah cahaya yang merambat di dalamnya. Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas/kaca. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh fiber optik.

Untuk mengirimkan percakapan-percakapan telepon atau internet melalui fiber optik, sinyal analog di rubah menjadi sinyal digital. Sebuah laser transmitter pada salah satu ujung kabel melakukan on/off untuk mengirimkan setiap bit sinyal. System fiber optik modern dengan single laser bisa mentransmitkan jutaan bit/second. Atau bisa dikatakan laser transmitter on dan off jutaan kali /second.

Sebuah kabel fiber optics terbuat dari serat kaca murni, sehingga meski panjangnya berkilo-kilo meter, cahaya masih dapat dipancarkan dari ujung ke ujung lainnya.

Helai serat kaca tersebut didesain sangat halus,ketebalannya kira-kira sama dengan tebal rambut manusia. Helai serat kaca dilapisi oleh 2 lapisan plastik (2 layers plastic coating) dengan melapisi serat kaca dengan plastik, akan didapatkan equivalen sebuah cermin disekitar serat kaca. Cermin ini menghasilkan total internal reflection (refleksi total pada bagian dalam serat kaca).

Sama halnya ketika kita berada pada ruangan gelap dengan sebuah jendela kaca, kemudian kita mengarahkan cahaya senter 90 derajat tegak lurus dengan kaca, maka cahaya senter akan tembus ke luar ruangan. Akan tetapi jika cahaya senter tersebut diarahkan ke kaca jendela dengan sudut yang rendah (hampir paralel dengan cahaya aslinya), maka kaca tersebut akan berfungsi menjadi cermin yg akan memantulkan cahaya senter ke dalam ruangan. Demikian pula pada fiber optics, cahaya berjalan melalui serat kaca pada sudut yang rendah.

Kelebihan Fiber Optik

- Bandwidth sangat besar dengan kecepatan transmisi mencapai gigabit-per detik dan menghantarkan informasi         jarak jauh tanpa pengulangan
- Biaya pemasangan dan pengoperasian yang rendah serta tingkat keamanan yang lebih tinggi
- Ukuran kecil dan ringan, sehingga hemat pemakaian ruang
- Kebal terhadap gangguan elektromagnetik dan gangguan gelombang radio
- Tidak ada tenaga listrik dan percikan api
- Tidak berkarat

Kekurangan Fiber Optik

- Beberapa faktor membatasi efektivitas kabel FO. Selain instalasinya yang mahal, sistem ini     mungkin sinyalnya     kurang kuat, hal ini disebabkan karena faktor fisik ataupun material.
- Dispersi dapat mempengaruhi volume informasi yang dapat diakomodasi.
  Tidak seperti halnya dengan kawat atau plastik, fiber juga lebih sulit untuk disambung.
- Sambungan akhir dari kabel fiber harus benar-benar akurat untuk menghindari transmisi yang tidak jelas.
  Komponen FO mahal dan membutuhkan biaya ekstra dalam pengaplikasian yang lebih spesifik.

Source :

http://www.sisilain.net/2012/07/pengertian-dan-fungsi-kabel-utp.html
https://deenugraha.wordpress.com/about/membuat-kabel-utp-straight-cross/
http://budutekaje.blogspot.com/2013/03/pengertian-dan-fungsi-kabel-stp.html
http://jaringankomputer.org/httppengertiankabel-fiber-optik-prinsipkerja-fiber-optic/

http://klikhost.com/mengenal-teknologi-fiber-optik-serat-optik/
